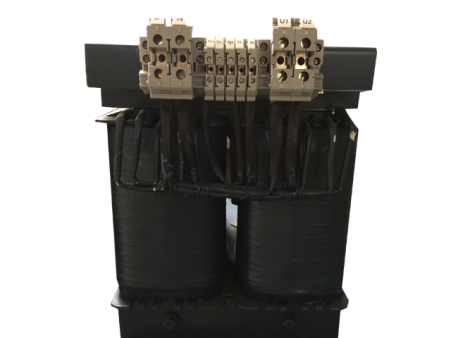

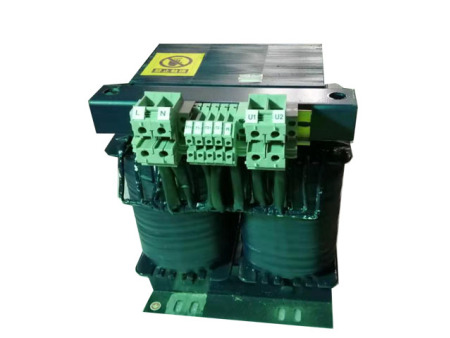

8KVA医用IT隔离变压器(容量外观可定制)

详情咨询: 0551-65689733/63363846
苏经理: 13956958790
价格: 价格面议
更多信息
分享:

摘要

医用隔离变压器系统也称为医用IT隔离供电系统,在医疗领域某些场所因对供电持续性要求很高,故设计成两路(甚至三路)电源(接地供电系统)自动切换,以保证这些特殊场所的供电连续性,但如果在负载端出现相对绝缘故障时,故障电流将经过电源中性点对地构成回路,从而形成一个较大的故障电流,使上一级空开或熔断器动作,导致供电中断。

产品介绍

医用隔离变压器

主要作用:

在医疗领域的必选性:(IT隔离供电系统,即中性点不接地配电系统)

1. 隔离变压器系统因降低了接触电压和电网对地漏电流(有效控制对心脏的直接漏电流),故人身触电危险被降到很小程度

众所周知,当用电设备对人体心脏直接漏电大于10uA 时,会造成对病人的微电击事故。而在一般通用建筑中所采用的RCD、ELCB等对地漏电保护开关,其动作响应值是mA级(如:30 mA),远远不能满足医疗领域的需要。

因此,国际上对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”(即“IT系统”或称“隔离电源系统”)供电。通过单相3KVA-10KVA的隔离变压器给这些场所供电,首先就防止了其它供电回路中的漏电流通过接地线窜入手术室、ICU、CCU的医疗电气设备上对病人的安全构成威胁;另外,一旦隔离电源上所接的负载(如各种医疗电气设备)出现对地故障,因对地不能构成回路,只能产生一个很小的容性漏电流,保护了病人免遭漏电流的伤害。

2. 隔离变压器系统在电网负载端出现一个绝缘故障点时,不会引起电源空开动作(跳闸),保证了供电的连续性。

而如果在这些特殊场所局部采用IT配电系统时,因其电源中性点不接地,当负载端出现一点相对地绝缘故障时,因其对地不能构成回路,只会产生一个很小的容性漏电流,对人体不会产生危害,同时也不会导致空开动作,从而保证了手术室供电的连接性。

3. 隔离变压器系统降低了对地漏电流,故提高了防火安全性

医用隔离变压器

标准规定

隔离变压器系统在许多国家和国际标准上都对医疗领域,尤其是那些生命攸关的场所,如手术室、重症监护室、心脏监护室等的电器作了特殊的规定。其目的就是保证为该场所内的医疗电器提供一个安全可靠的电源,以确保病人的安全。相关标准如下:

德国 DIN VDE 0107

芬兰SFS6000

奥地利 OEVE-EN7

法国 NFC 15-211

意大利 CEI 64-4

美国 NFPA 99-1993

澳大利亚 AS2500

英国 HTM2007/2014,BS7671

巴西 NBR 13543

IEC(国际电工协会) 6034-7-710

在国际电工协会IEC60364标准中规定,在医疗领域,由电网电源供电,用于维持生命或外科手术的医疗电器设备,以及用于手术室照明和类似照明设备,额定电压超过AC25V 或DC60V的设备,必须使用带绝缘电阻监视仪的IT系统。

同时我国《民用建筑电气设计规范》中14.7.6.3中规定“在电源突然中断后,有招致重大医疗危险的场所,应采用电力系统不接地(IT系统)的供电方式”;14.2.8中规定“IT系统必须装设绝缘监视及接地故障报警系统或显示装置”。以及我国2002年11月26日发布、12月1日开始实施的《医院洁净手术部建筑技术规范》8.3.1.3中规定“洁净手术部用电应从本建筑物配电中心专配供给。根据使用场所的要求,主要选用TN-S系统和IT系统两种形式”;8.3.2.3中规定“洁净手术室内的电源宜设备漏电检测报警装置”;8.3.4.2中规定“心脏外科手术室必须设置有隔离变压器的功能性接地系统”等相关规定。
